WELDING SYSTEM
溶接装置
溶接装置は、豊富な販売実績を誇る当社の主力製品です。
あらかじめ成形された円筒形状をはじめ、平面形状や角形状など、さまざまなワークの突合せ縦継ぎ溶接に対応しています。
どなたでもスムーズに扱える簡単なセット操作と、作業者を問わず常に一定で美しい溶接面を再現できる高い品質性能で、多くの現場で選ばれています。
STANDARD
溶接装置(標準品)

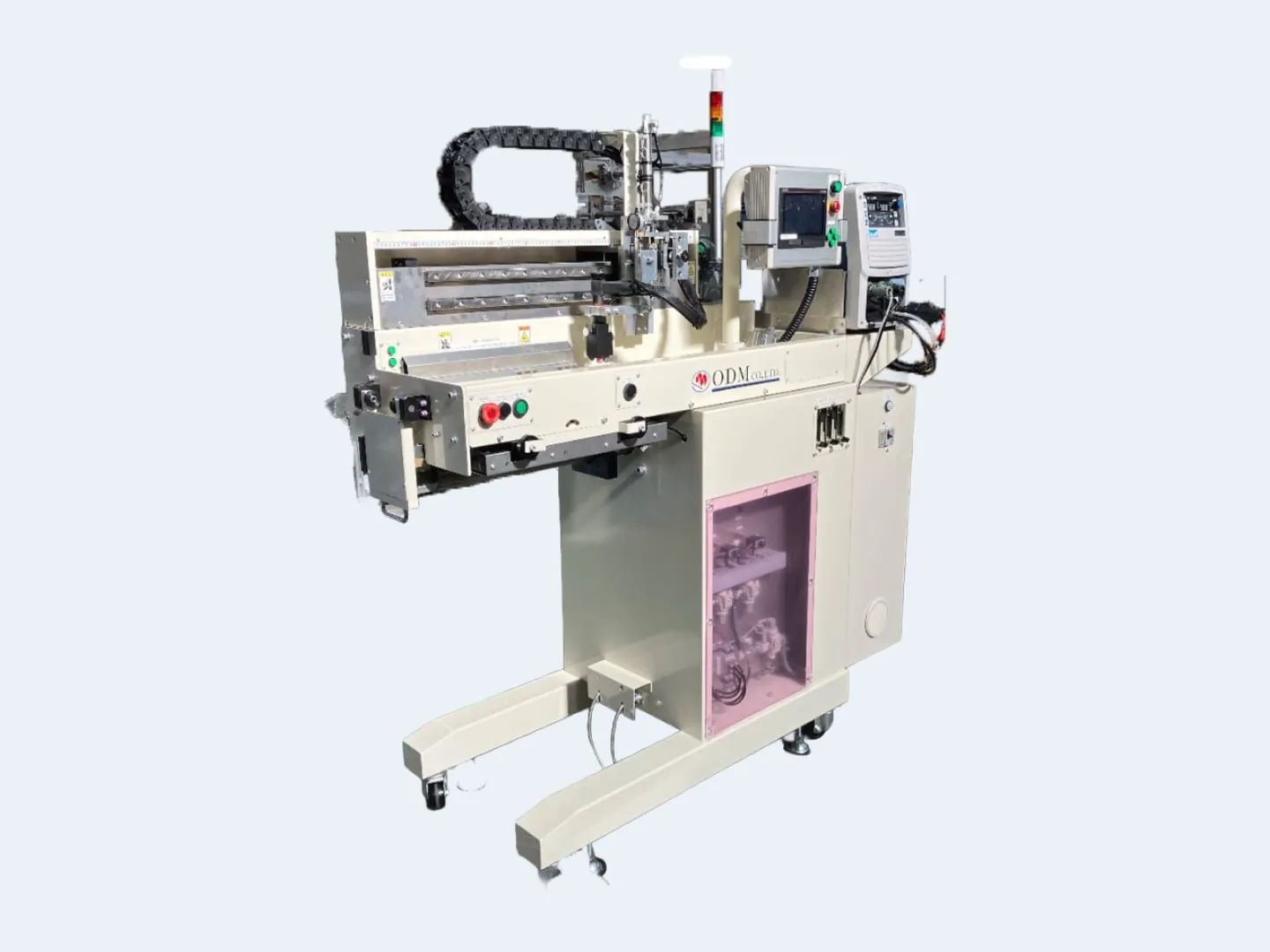

縦継TIG溶接機（多機能型）
THXII-450HA
タッチパネルによる直感的な操作で、高度な溶接条件もスムーズに設定できる多機能モデルです。100通りのプログラム記憶をはじめ、タップ断続や電流可変、仮止め機能など、多彩な制御を簡単に設定可能。複雑なワークや仕様変更にも柔軟に対応します。
一次側電源
3相AC200V
エアー源
常時0.4MPA
溶接電源
ﾀﾞｲﾍﾝ DT-300P3 ※他応相談
ガス
ｱﾙｺﾞﾝ ﾍﾘｳﾑ
速度設定
10～3000mm/min
適用板厚
0.3～3.2mm
適用材質
SUS SPC SECC ＳＧＰ ﾁﾀﾝ 銅 ｱﾙﾐ等
溶接範囲設定
ﾀｯﾁﾊﾟﾈﾙ ﾃｰﾁﾝｸﾞ 数値入力
機種末尾
HA / C
方式
ﾎｰｽ式 / ｼﾘﾝﾀﾞｰ式
特徴
圧力が均等になりやすい / ｱﾝｸﾗﾝﾌﾟ時の退避が広くｾｯﾄ、取り出しがしやすい
寸法（幅×全長×高）
700×1660×1710
重量（kg）
600kg
溶接長（mm）
450mm
円筒溶接時（内径）
φ75～650mm ※他応相談
角筒溶接時（内径）A
□55～450mm
角筒溶接時（内径）B
□75～650mm

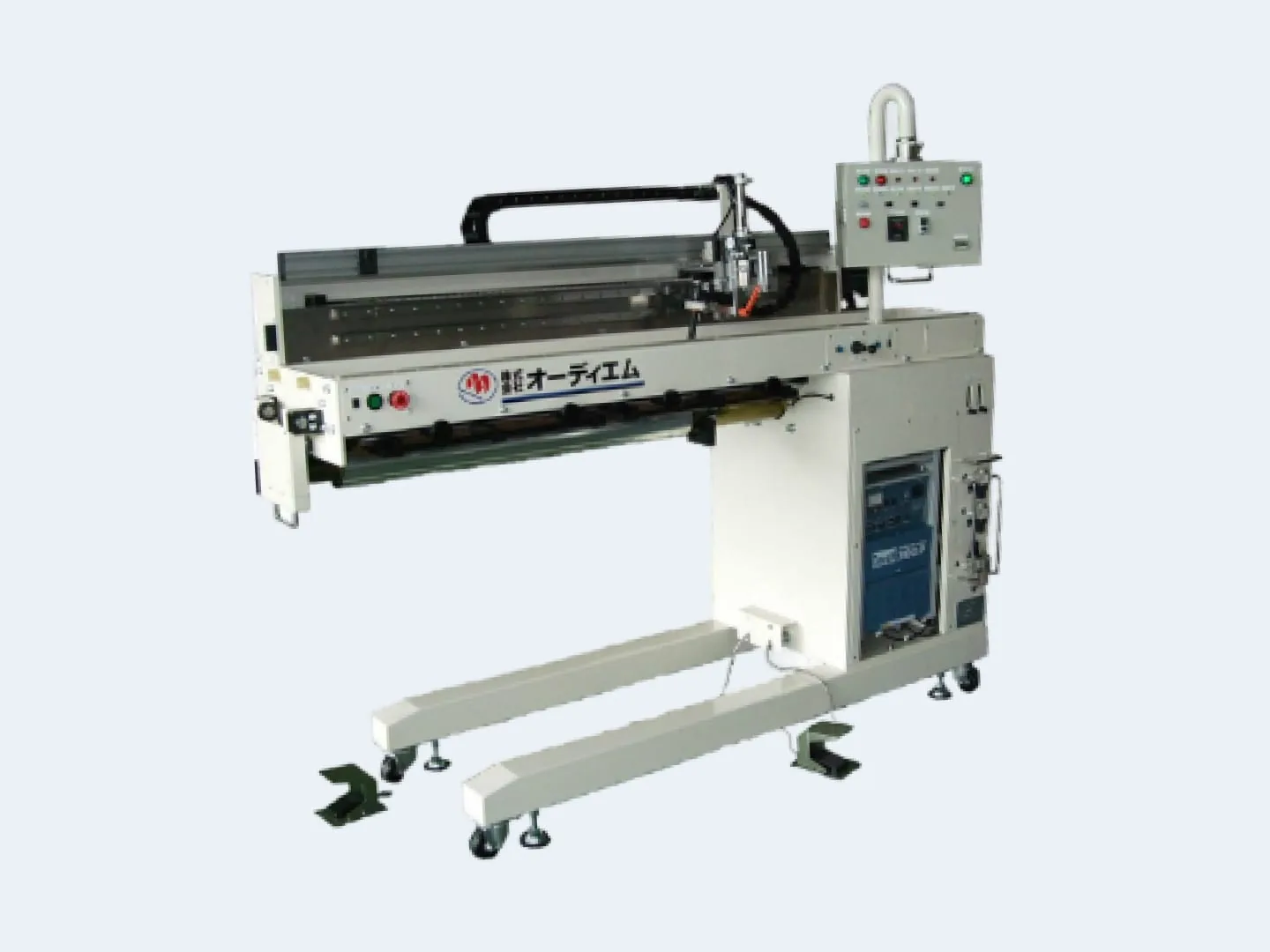

縦継TIG溶接機（簡易型）
TH-1200HA
必要な機能だけに絞り込み、扱いやすさを追求したシンプル制御モデルです。複雑な設定を必要とせず、どなたでも短時間でセッティングを完了できます。
一次側電源
単相AC100V 3相AC200V
エアー源
常時0.4MPA
溶接電源
ﾀﾞｲﾍﾝ DT-300P3 ※他応相談
ガス
ｱﾙｺﾞﾝ ﾍﾘｳﾑ
速度設定
80～3200mm/min
適用板厚
0.3～3.2mm
適用材質
SUS SPC SECC ＳＧＰ ﾁﾀﾝ 銅 ｱﾙﾐ等
溶接範囲設定
ﾄﾞｸﾞ
機種末尾
HA / C
方式
ﾎｰｽ式 / ｼﾘﾝﾀﾞｰ式
特徴
圧力が均等になりやすい / ｱﾝｸﾗﾝﾌﾟ時の退避が広くｾｯﾄ、取り出しがしやすい
寸法（幅×全長×高）
700×1660×1710
重量（kg）
800kg
溶接長（mm）
1200mm
円筒溶接時（内径）
φ100～650mm ※他応相談
角筒溶接時（内径）A
□70～450mm
角筒溶接時（内径）B
□100～650mm
CUSTOM

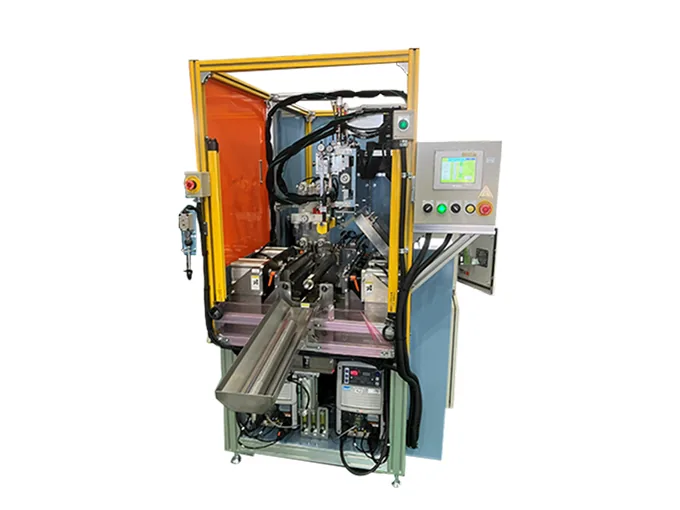

溶接カスタム品

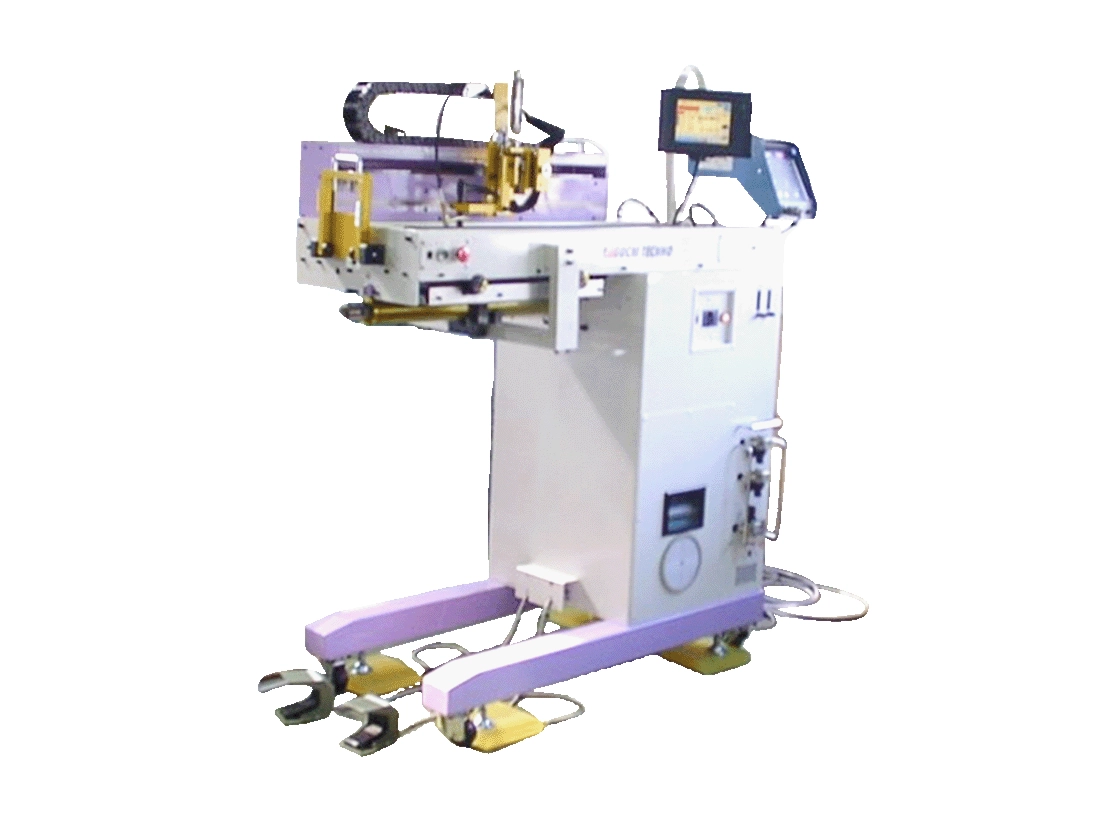

TIGフィラー溶接
継手専用（THXII-300HA特型）

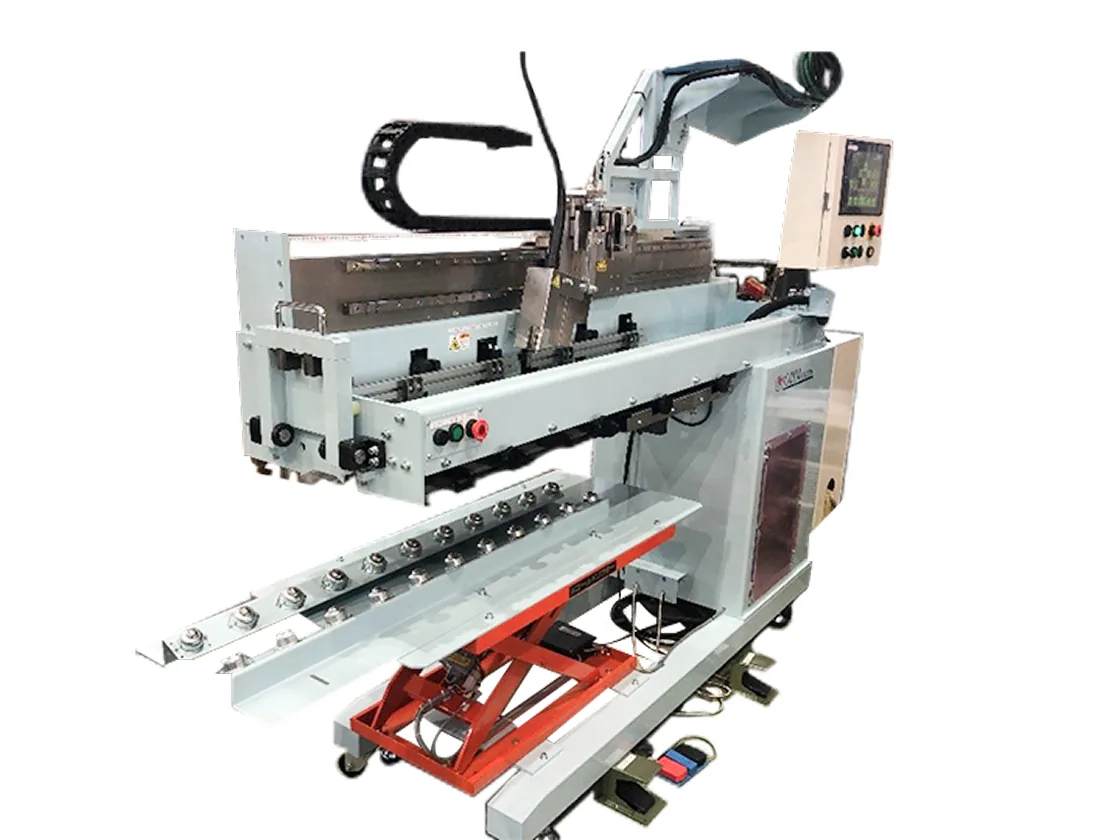

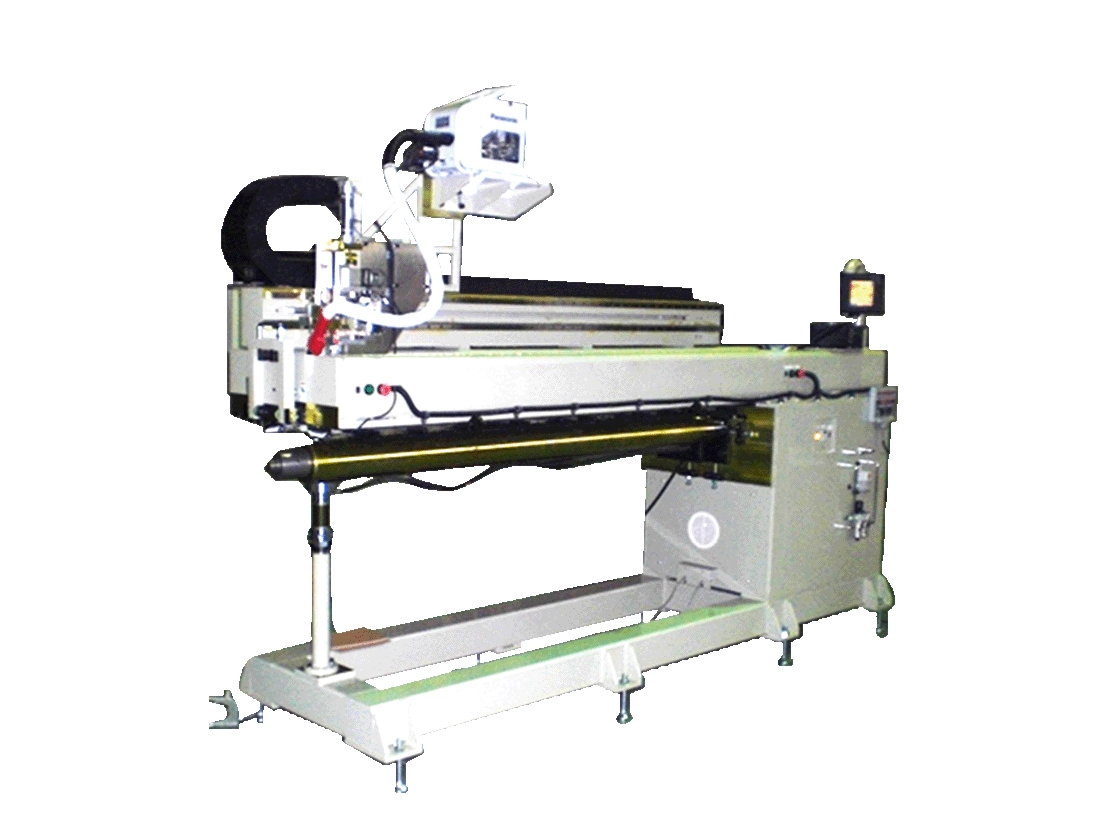

MIG溶接
アンテナ（アルミ）専用
（THXII-2000H特型）
MIG溶接
コンプレッサー等（THXE-1200H特型）

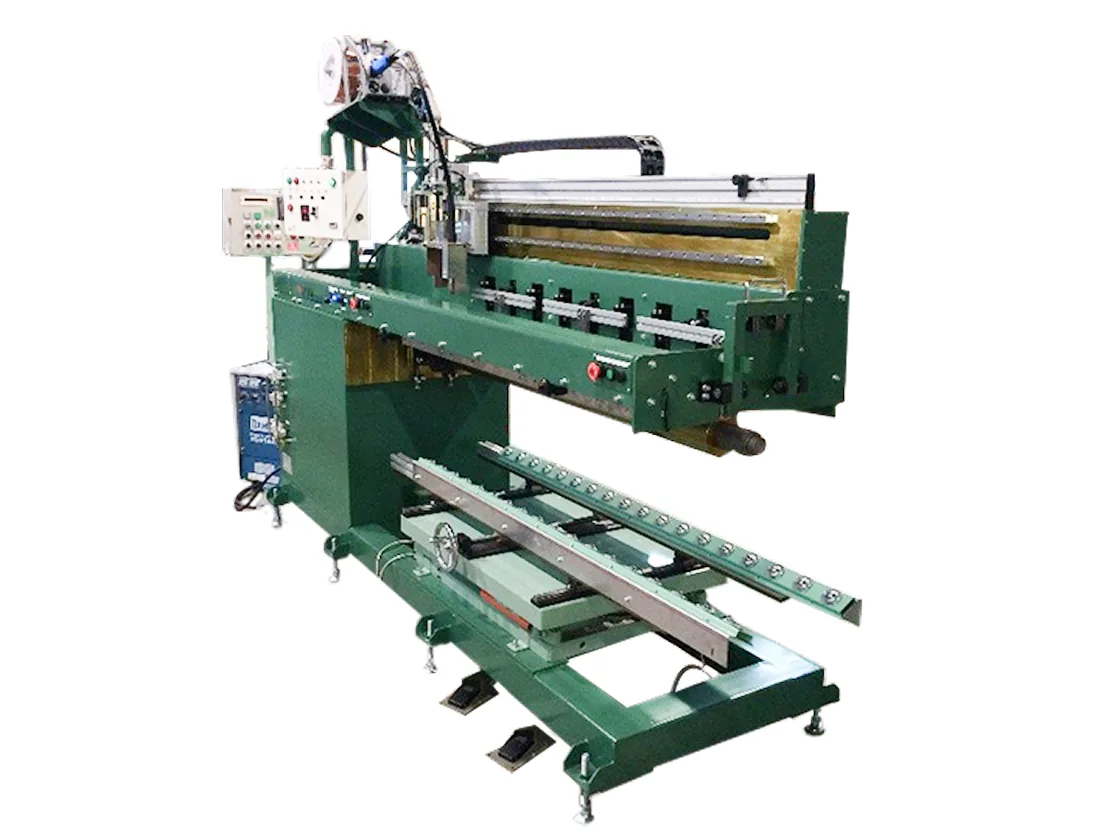

CO2溶接
変圧器（TH-1600HA）

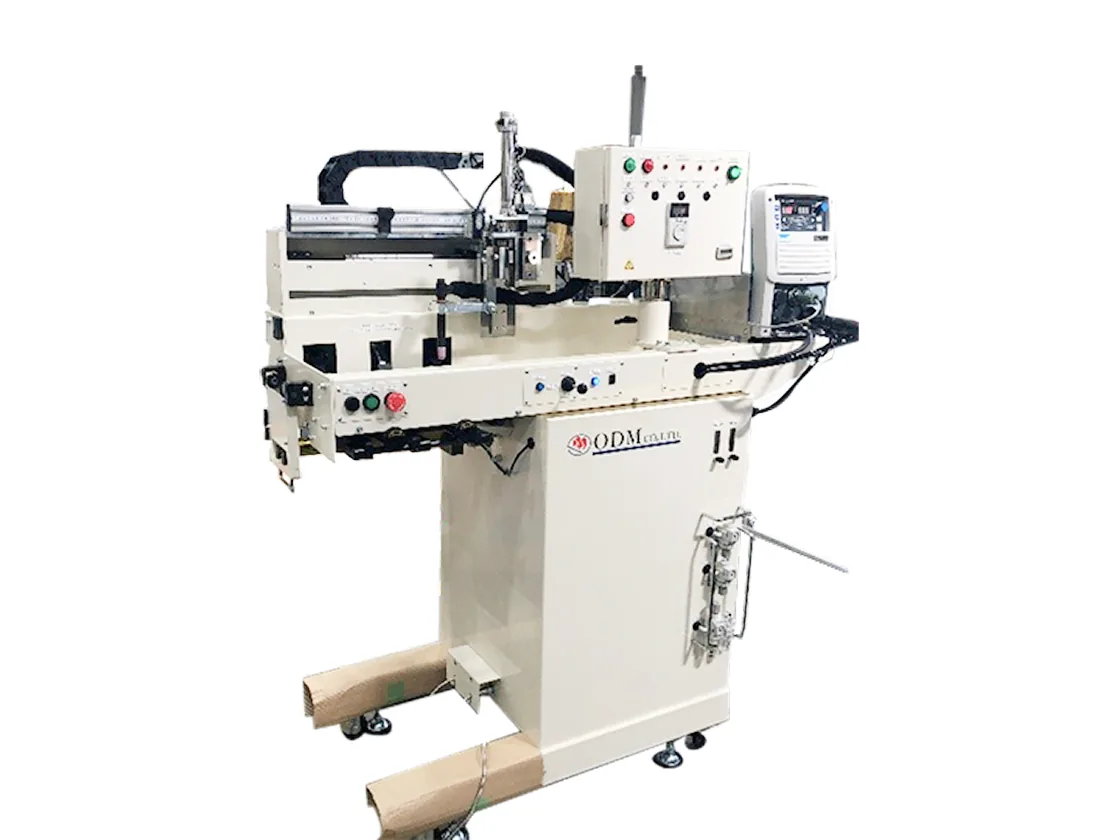

TIG溶接
小物（φ38～）（TH-300HA特型）

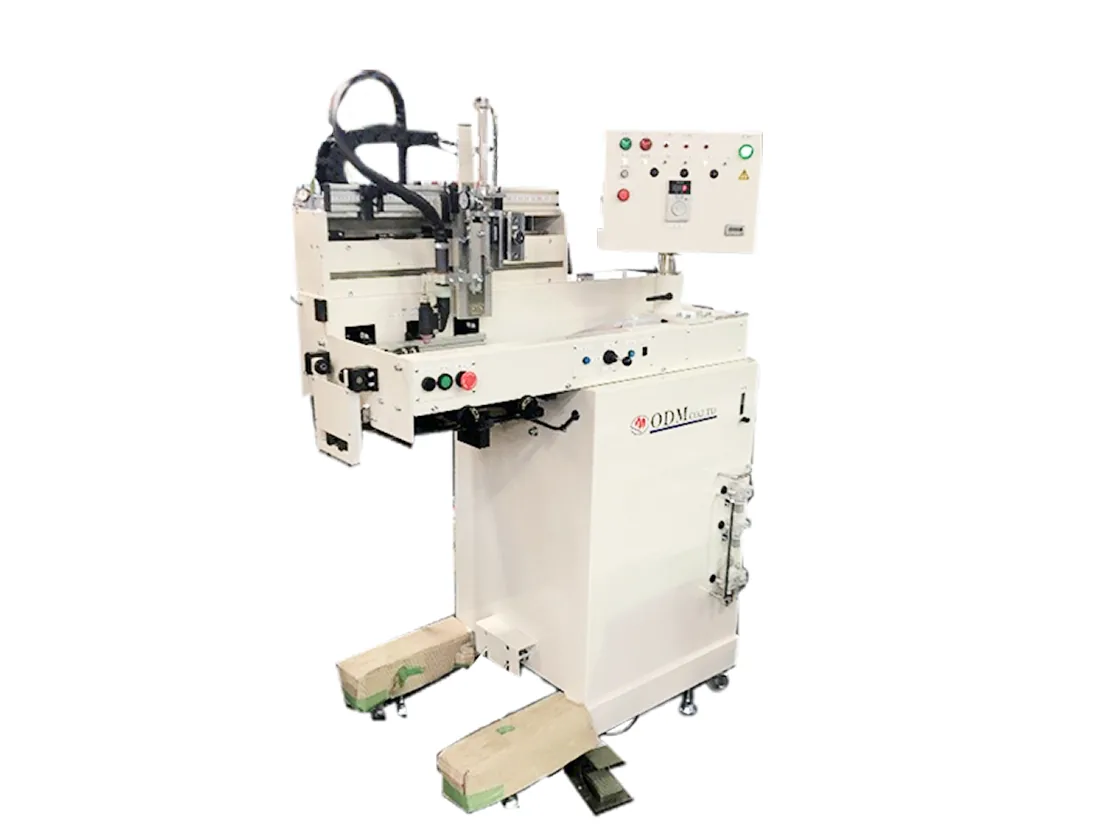

プラズマ溶接
ストーブ筒（TH-300HAP）
