溶接装置関係

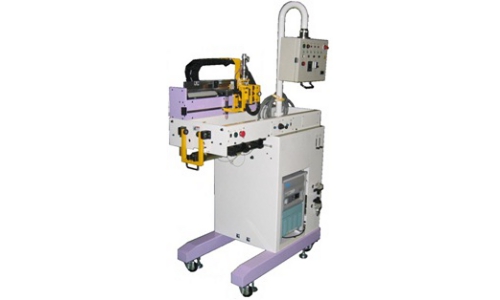

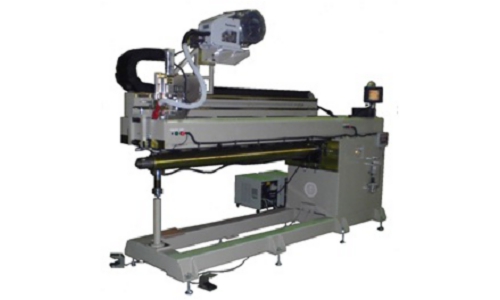

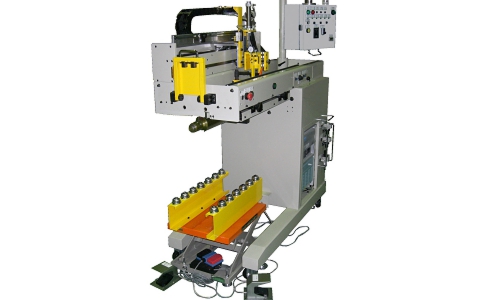

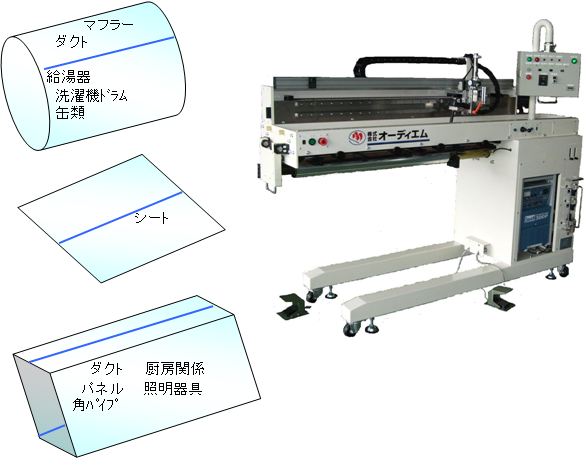

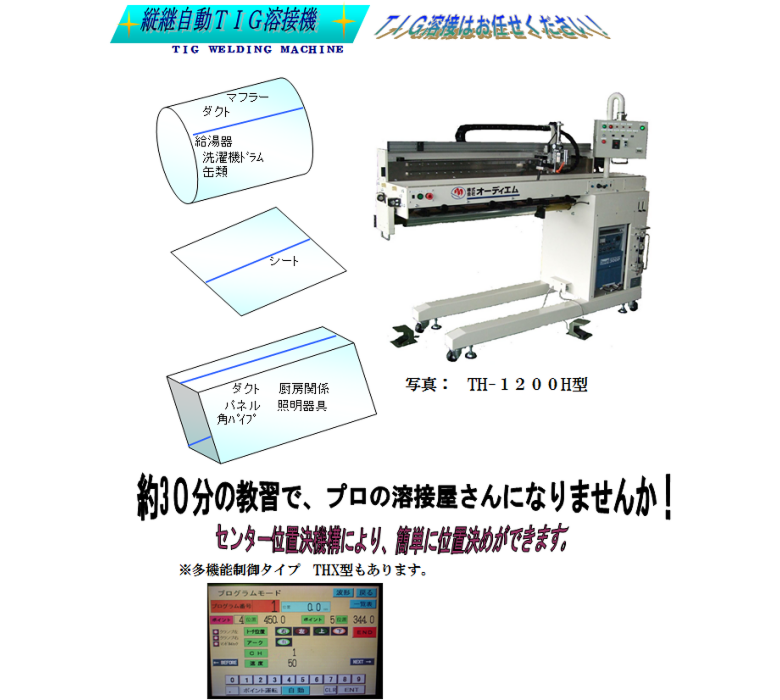

各種縦継溶接機



LinkIconカタログ.pdf

仕様



一次側電源
 制御側　3相　AC200V　単相AC100V
エアー源
  0.5Mpa
溶接電源
 TIG300A　内臓　自由選択
 ガス   ｱﾙｺﾞﾝ、ﾍﾘｳﾑ等
速度設定

150～3300mm/min(50Hz）

180～3900mm/min(60Hz）
適用板厚 t0.3～3.2mm
適用材質 SUS、SPC、SECC、ﾁﾀﾝ、銅、ｱﾙﾐ等
溶接範囲設定 ﾜﾝﾀｯﾁﾄﾞｸﾞ



クランプ方式

機種末尾 方式 特徴
Ｈ ホース

圧力が均等になりやすい

円筒、平面溶接に対応
Ｃ シリンダー

アンクランプでの退避が大きく突合せ面が見やすい。

又ワークを押し込む機構で、隙間を出にくくする。

角筒、円筒、平面すべて対応。




機械寸法･加工スペック

機種

ＴＨ－３００〇

 ＴＨ－６００〇
 ＴＨ－１２００〇
 ＴＨ－１５００〇
寸法　(幅×全長×高) 700×1200×1700 700×1500×1700
 700×2200×1700 800×2500×1700
重量　（ｋｇ）
 約４００ 約５００
 約６００ 約９００
溶接長　（ｍｍ）
 ３００以下
 ６００以下
 １２００以下
 １５００以下

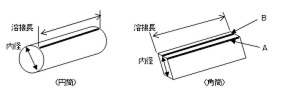

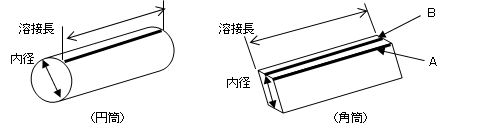

円筒溶接時（内径）
 ※１φ７５～６５０ φ７５～６５０
 φ１００～６５０ φ１２０～６５０
角筒溶接時（内径）A
  ※２ ５５～４５０ ※２　５５～４５０
 ※２　７０～４５０ ※２　９０～４５０
角筒溶接時（内径）B ※１ ７５～６５０ ※１ ７５～６５０ １００～６５０ １２０～６５０

※１　センターピン仕様の場合はφ８５～６５０

※２　Ａ面溶接不要時は、この仕様はありません。

※　　機種は上記の他、溶接長が２０００ｍｍタイプ等もございます。

尚、本仕様は角筒、小径ワークを含めてのものとなっておりますので、

最終仕様に関しましては最終仕様書に基ずくものが対象となります。



◆オプション◆
　　★溶接電源（ﾌﾟﾗｽﾞﾏ）
　　★ワイヤー供給
　　★冷却水循環装置
　　★タングステン研磨機
　　★治具周り

※尚、改良の為、外観及び仕様を一部変更することがありますので、御了承ください。



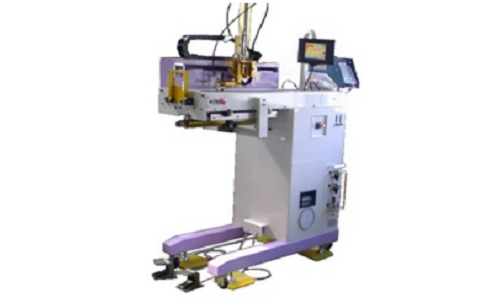

LinkIconカタログ.pdf

仕様
一次側電源 制御側　３相AC200V　単相AC100V
エアー源
 0.5Mpa
溶接電源
 自由選択
ガス
 Co2 Co2＋アルゴン混合ガス(電源仕様による)
速度設定
 150～3,300mm/min(50Hz)
180～3,900mm/min(60Hz)
適用板厚 t1.2～3.2mm
適用材質 ※SUS、SPC、SPH
溶接範囲設定
 ※ワンタッチドグ





クランプ方式

機種末尾 方式 特徴
H ホース 圧力が均等になりやすい
円筒、平面溶接に対応
C シリンダー アンクランプでの退避が大きく
突合せ面見やすい。
又、ワークを押し込む機構で、
隙間を出にくくする。
角筒、円筒、平面全て対応。




機種 TH-300○ TH-600○ TH-1200○ TH-1500○
寸法(幅×全長×高) 700×1200×1700 700×1500×1700 700×2200×1700 800×2500×1700
質量(kg)
 約400 約500 約600 約900
溶接長(mm) 300以下
 600以下
 1200以下
 1500以下
円筒溶接時(内径)
 ※1　φ75～650 φ75～650
 φ100～650 φ120～650
角筒溶接時(内径) A ※2　55～450 ※2　55～450 ※2　70～450 ※2　90～450
角筒溶接時(内径) B ※1　75～650 ※1　75～650 100～650 120～650

※１　センターピン仕様の場合はφ８５～６５０

※２　Ａ面溶接不要時は、この仕様はありません。

※　　機種は上記の他、溶接長が２０００ｍｍタイプ等もございます。

尚、本仕様は角筒、小径ワークを含めてのものとなっておりますので、

最終仕様に関しましては最終仕様書に基ずくものが対象となります。



◆オプション◆
　　★冷却水循環装置
　　★治具周り

※尚、改良の為、外観及び仕様を一部変更することがありますので、御了承ください。

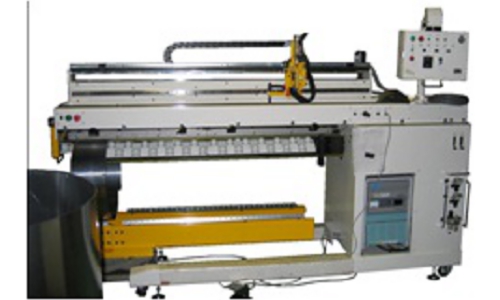

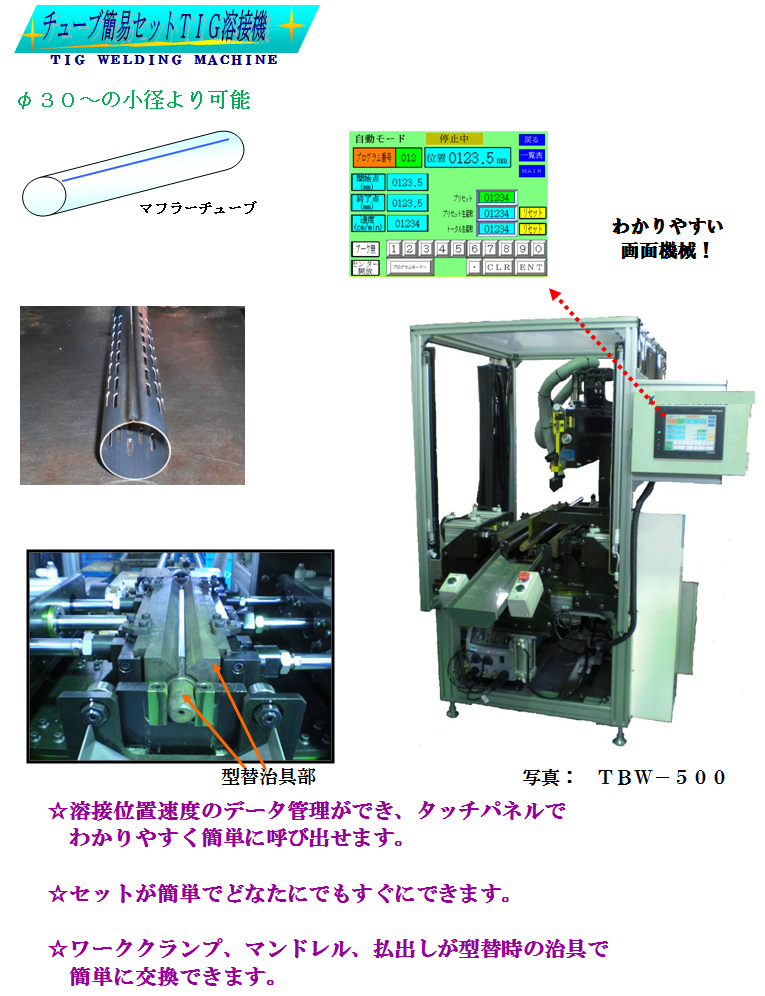

LinkIconカタログ.pdf

仕様
一次側電源 制御側　3相　AC200V
エアー源 0.5Mpa
溶接電源 TIG300A　30種メモリー
ガス
 アルゴン、ヘリウム等
速度設定
 1～300cm/min
数値入力式
適用板厚
 t0.5～1.6mm
(材質、径により異なります)
適用材質
 SUS、SPC、SECC
プログラム方式
 タッチパネル数値入力＆現在位置直メモリ
ワークメモリー
 100種類



機械寸法・加工スペック

機種 TBW-500
寸法(幅×全長×高) 1150×1850×2000
重量(kg) 約1000
溶接長 500以下

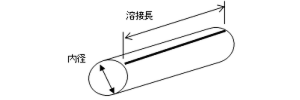

円筒溶接時(内径) ※1　φ30～70

※　　機種は５００の他、オプションにて製作いたします。

※１　治具はマンドレル、払出し、ワーククランプが１セットで

標準は１種類のみ付いております。




◆オプション◆
　　★溶接電源（プラズマ）
　　★治具周り
　　★冷却水循環装置
　　★タングステン研磨機

※尚、改良の為、外観及び仕様を一部変更することがありますので、御了承ください。

・車マフラー専用ＴＩＧ

仕様
溶接長300mmまで 内径φ38～
材質 SUS409
板厚 0.8～1.0mm

・洗濯機ドラム専用ＴＩＧ

仕様
溶接長400mmまで φ500～
材質 SUS430
板厚 0.5～0.7mm

・給湯タンク専用ＴＩＧ

仕様
溶接長1500mmまで φ550～
材質 SUS444
板厚 0.8～1.0mm

・アンテナ（アルミ）専用ＭＩＧ



仕様



溶接長2000mmまで 平付け　φ180～
材質 AL1100
板厚 2～4mm

・継手専用ＴＩＧフィラー

仕様
溶接長200mmまで φ180
材質 SUS304
板厚 1.5～2mm

フィラーワイヤー

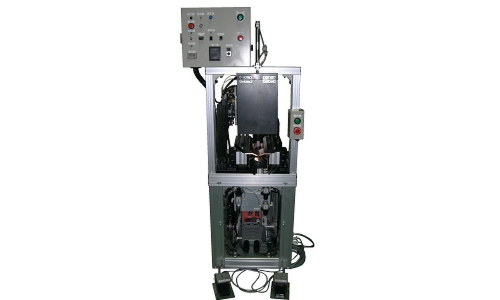

・金輪専用ＴＩＧ

仕様
溶接長100mmまで 内径φ100～
材質 亜鉛版
板厚 0.7～1.0mm
